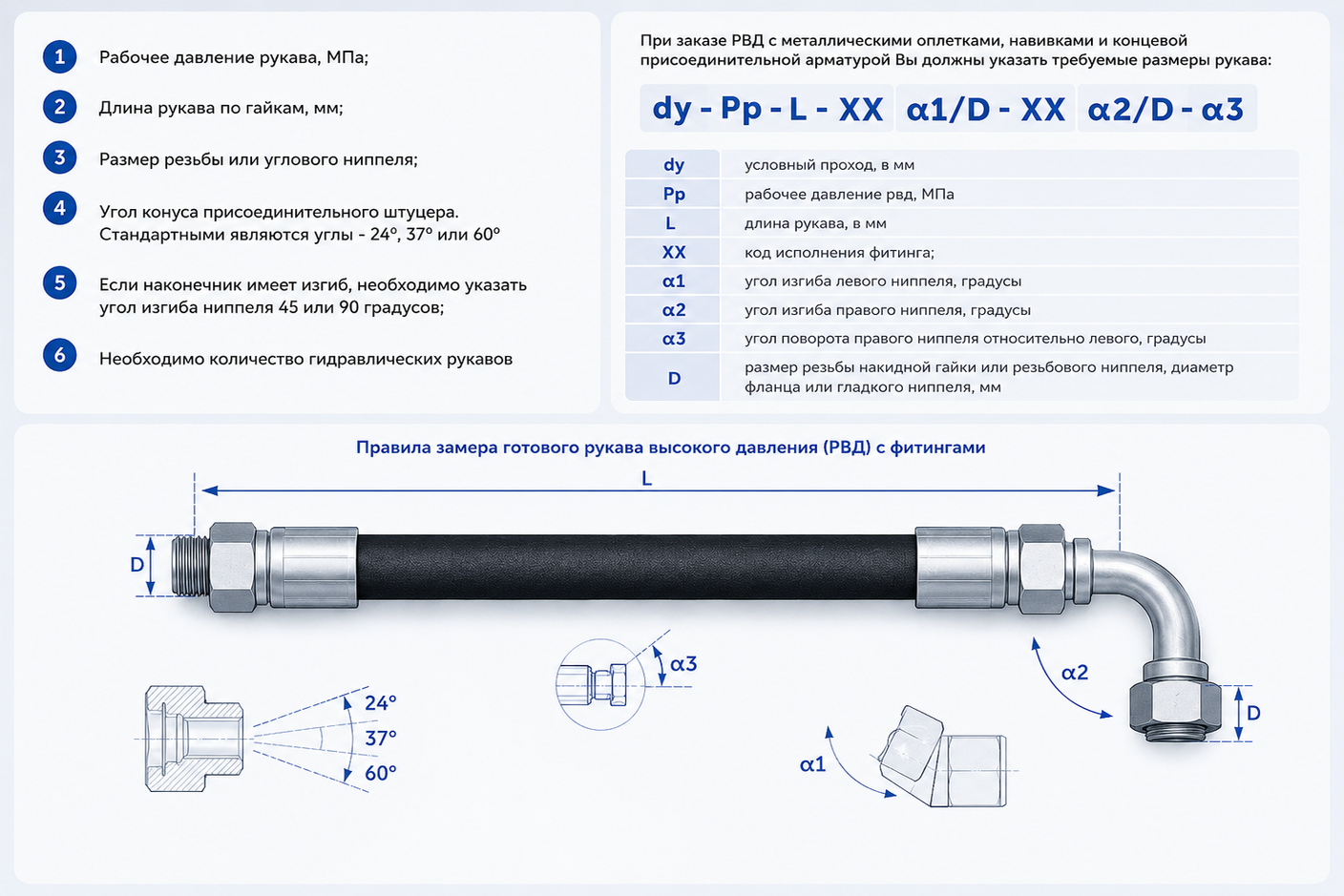

Для того, чтобы заказать рукав высокого давления необходимо подать заявку, в которой должны быть обозначены следующие параметры:
1. Рабочее давление рукава, МПа;
2. Длина рукава по гайкам, мм;
3. Размер резьбы или углового ниппеля;
4. Угол конуса присоединительного штуцера. Стандартными являются углы - 24º, 37º или 60º
5. Если наконечник имеет изгиб, необходимо указать угол изгиба ниппеля 45 или 90 градусов;
6. Необходимо количество гидравлических рукавов
При заказе РВД с металлическими оплетками, навивками и концевой присоединительной арматурой Вы должны указать требуемые размеры рукава:
- dy-Pp-L-XX α1/D-XX α2/D-α3
- dy - условный проход, в мм
- Pp - рабочее давление рвд, МПа
- L – длина рукава, в мм
- XX - код исполнения фитинга;
- α1 - угол изгиба левого ниппеля, градусы
- α2 - угол изгиба правого ниппеля, градусы
- α3 - угол поворота правого ниппеля относительно левого, градусы
- D - размер резьбы накидной гайки или резьбового ниппеля, диаметр фланца или гладкого ниппеля, ммПравила замера готового рукава высокого давления (РВД) с фитингами

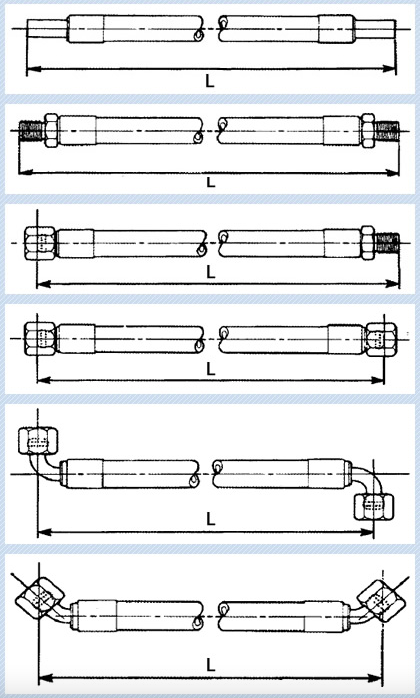

Правила замера готового рукава высокого давления (РВД) с фитингами
L - длина готового рукава РВД в сборе с фитингами

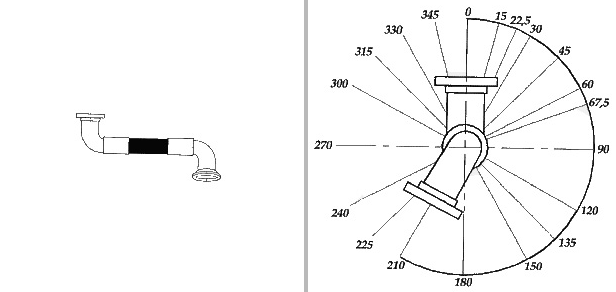

Правила монтажа угловых фитингов на рукава высокого давления
